Data Matrix не читается: как найти и устранить проблему печати

Если сканер не считывает Data Matrix, сначала выясните, на каком этапе возникает ошибка. Код может быть плохо напечатан, устройство — неверно настроено, а программа — получать неполную строку. Если строка читается, но система отклоняет операцию, причина может быть в данных или статусе кода, а не в качестве этикетки.

Ниже — последовательность диагностики для производственного участка. Она помогает локализовать дефект до массовой перепечатки. Параметры принтера, допуски и порядок действий с кодами необходимо согласовать с документацией оборудования и правилами своей товарной группы.

Три разные проверки, которые нельзя заменять друг другом

Считывание: устройство распознало символ и передало данные. Успешное чтение одним сканером ещё не подтверждает устойчивую работу на всей цепочке поставки.

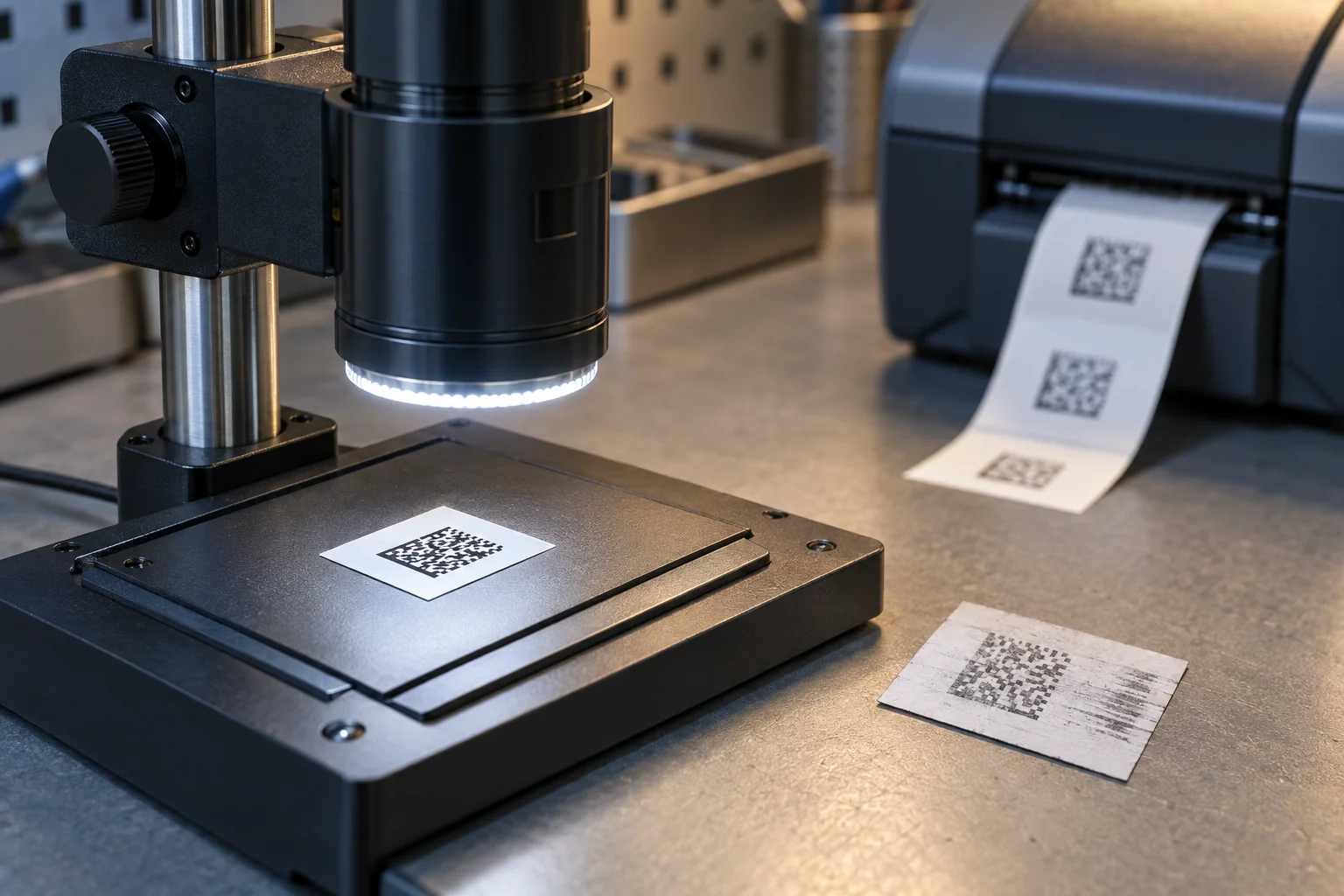

Верификация качества: специализированная проверка оценивает характеристики напечатанного символа по применимой методике. Для двумерной печати используется, в частности, ISO/IEC 15415; для прямой маркировки деталей условия и методы могут отличаться. Камера технического зрения не становится верификатором только потому, что читает Data Matrix — проверьте её назначение и функции.

Проверка данных и статуса: учётная система или ГИС МТ определяет, соответствует ли код товару и допустима ли требуемая операция. Резкая печать и хороший контраст не исправят ошибочный код в задании.

Принципы построения символа и оценки качества описаны в руководстве GS1 DataMatrix и руководстве GS1 по верификации 2D-кодов.

С чего начать диагностику

1. Отделите сомнительную продукцию. Зафиксируйте партию и момент обнаружения ошибки. Границы проверки определяйте от последнего подтверждённого контроля, а не только по последней этикетке.
2. Сохраните образец дефекта и исходное задание. Понадобятся настройки печати, материал этикетки, риббон или чернила, модель принтера и сканера.
3. Проверьте заведомо исправный образец на том же сканере. Если не читается и он, начните с устройства, подключения и профиля настроек.
4. Проверьте дефектный образец другим подходящим 2D-сканером. Это помогает отделить локальную проблему считывателя от проблемы нанесения, но не заменяет верификацию.
5. Сравните переданную строку с исходными данными. Используйте диагностические средства программы или производителя оборудования: обычное текстовое поле может не показать управляющие символы.

Полные рабочие коды не публикуйте в открытых чатах и сторонних непроверенных сервисах. Для обращения в поддержку используйте согласованный канал и минимально необходимый набор данных.

Бледная печать, пробелы и пропуски

Сначала проверьте соответствие материала и технологии: для термотрансферной печати важна совместимость этикетки и риббона. Затем сравните установленные скорость и нагрев с рекомендациями для этой пары.

Устойчивые белые полосы в одном месте могут указывать на загрязнение или повреждение печатающего узла. Обслуживание выполняйте по инструкции производителя, с необходимым отключением оборудования; не используйте случайные растворители и абразивы.

Меняйте один параметр за раз и сохраняйте образцы. Так будет понятно, что устранило дефект. Если одновременно заменить материал, увеличить нагрев и снизить скорость, результат трудно воспроизвести на следующей партии.

Слипшиеся модули, пятна и смазывание

Важно

Избыточный нагрев, неподходящий расходный материал или механическое воздействие могут ухудшить границы элементов. Не пытайтесь исправлять любой дефект максимальной «темнотой» печати: чёрные участки могут увеличиться, а промежутки между ними — исчезнуть.

Проверьте качество не только сразу после печати, но и после нанесения. На результат влияют трение, влага, кривизна упаковки и условия хранения. Испытание должно соответствовать реальному пути товара; состав и продолжительность теста согласуйте для своей продукции.

Слишком мелкий или искажённый код

Универсального минимального размера «10×10 мм» для всех кодов и товарных групп нет. Нужно учитывать размер модуля, объём закодированных данных, разрешение печати, свободное поле и применимые требования. Переносить рекомендацию для одной упаковки на все остальные нельзя.

Не растягивайте готовую картинку кода произвольно в редакторе этикеток и не печатайте скриншот вместо исходного символа. Проверьте масштабирование в программе и драйвере, особенно параметры «подогнать под страницу». Вокруг Data Matrix должно оставаться предусмотренное свободное поле: текст, рамка и край этикетки не должны заходить в него.

Оценивать размер удобно вместе с технологом и поставщиком оборудования на реальной упаковке. В требованиях к заданию закрепляют не только габарит этикетки, но и параметры самого символа и способ его контроля.

На плоской этикетке читается, на товаре — нет

Посмотрите, не попадает ли код на шов, сгиб, сильную кривизну или бликующий участок. Проверьте складки, пузыри, положение этикетки и расстояние до камеры. Для движущегося изделия дополнительно важны момент срабатывания, выдержка, подсветка и положение в поле зрения.

Если проблема возникает только на рабочей скорости, тест на остановленной линии недостаточен. Нужна проверка полного цикла: нанесение, чтение, решение системы и фактическая отбраковка. Настройки камеры и линии меняет допущенный специалист по утверждённой процедуре.

Сканер издаёт сигнал, но программа не принимает код

В этом случае не начинайте с замены принтера. Проверьте:

• поддерживает ли устройство нужный двумерный символ;
• совпадает ли профиль сканера с требованиями принимающей программы;
• корректны ли режим интерфейса, префиксы, суффиксы и передача разделителей;
• не изменяет ли строку промежуточная программа или раскладка в режиме эмуляции клавиатуры;
• соответствует ли полученная строка исходному заданию.

Инструкция сообщества «Честного ЗНАКа» по проверке сканеров поясняет роль устройства: оно передаёт прочитанные данные в другую систему. Конкретные параметры берите из документации своей модели и программы. Не используйте одну «универсальную» последовательность настроек для всех устройств.

Если строка передаётся правильно, разбор статуса и обмена данными продолжайте в учётной системе. Архитектура обмена рассмотрена в статье об интеграции с ГИС МТ и производством.

Как вернуть участок в работу

После устранения причины выполните контрольную серию на рабочем материале и режиме. Зафиксируйте настройки и результат проверки, затем сверяйте фактическую продукцию с журналом кодов.

Перед возобновлением работы

Дефектные этикетки и продукцию не смешивайте с годными. Перепечатка и перемаркировка — не взаимозаменяемые действия: допустимый сценарий зависит от состояния товара, кода и требований товарной группы. Не выдавайте один код двум разным единицам и не запускайте повтор всего задания без проверки уже выполненных операций.

Доступные действия сверяйте с документацией ГИС МТ. Решение по спорному остатку фиксируйте отдельно от факта ремонта принтера.

Что записать в журнал инцидента

Достаточно начать с понятного набора полей: дата и время, линия, партия, описание дефекта, границы проверяемой продукции, материалы и настройки, выполненные действия, результат контрольной серии, решение по браку и сотрудник, разрешивший возобновление работы. Порядок доступа к журналу и кодам определяет предприятие.

Для ежедневного контроля используйте чек-лист оператора маркировки. Если дефект связан с самим способом нанесения, вернитесь к выбору уровня автоматизации участка.

Разобрать проблему на вашем участке

Сохраните фотографию дефекта, модели устройств, параметры печати и описание момента сбоя. С этим набором можно обратиться в «Современные технологии» по задаче маркировки. Рабочие коды и внутренние документы передавайте только по согласованному каналу.

Материал проверен 17 сентября 2026 года. Приведён порядок технической диагностики; он не заменяет руководство оборудования, утверждённые процедуры безопасности и требования к конкретной товарной группе.
